一、系統組成

　　小犇科技提供的光纖電話整體解決方案，是一套高度集成化的管理系統，不僅可作為電話系統單獨存在，也可簡單替代成本高昂的監控中心自控平臺(多系統聯動)，特別適合集約型項目選用，本系統由部署在控制中心的中心管理系統和安裝在管廊中的分機(節點主機和電話副機)組成。中心管理系統由綜合管廊型數字程控調度機(可接入監控系統)、光纖電話接入主機(可接入無線AP系統、消防聯動報警系統、獨立廣播系統)、觸摸屏調度臺、綜合管廊應急電話調度系統軟件組成。

二、功能詳解

　　一套光纖電話接入主機配置2個SC光口組成一個環網(最高可擴至4環網)，8路自適應LAN口網絡， 每個環網可接1024部電話。系統標準配置為256IP型分機，8路環路中繼(配置可擴充)。

　　1、無限制呼入呼出：系統可以實現管廊內部各節點主機(或副機)間、節點主機(或副機)與控制中心間的通話，也可以實現管廊內部各節點主機(或副機)直接與外線公眾網用戶建立電話聯系(通訊權限可控)。

　　2、廣播功能：控制中心的管理人員可以通過觸摸屏調度臺上安裝的綜合管廊應急電話調度系統軟件向電話副機發布語音廣播，召集會議并可根據需要任意選定廣播的受控范圍。

　　3、監聽與權限設置：中心可對任意節點主機(或副機)的通話進行監聽和權限設置。

　　4、光纖自愈：光纖電話節點主機與接入主機組成光纖環形網絡結構，系統具有光纖自愈環功能，系統整體倒換自愈修復時長<100ms，單一節點主機故障，不影響其他節點設備(或副機)和電話系統的正常運行。

　　5、錄音與回放：系統可對所有與中心、外線的通話以及所有管廊內部的通話進行錄音，以及錄音記錄查詢并回放，標準配置的錄音時長為30000小時。

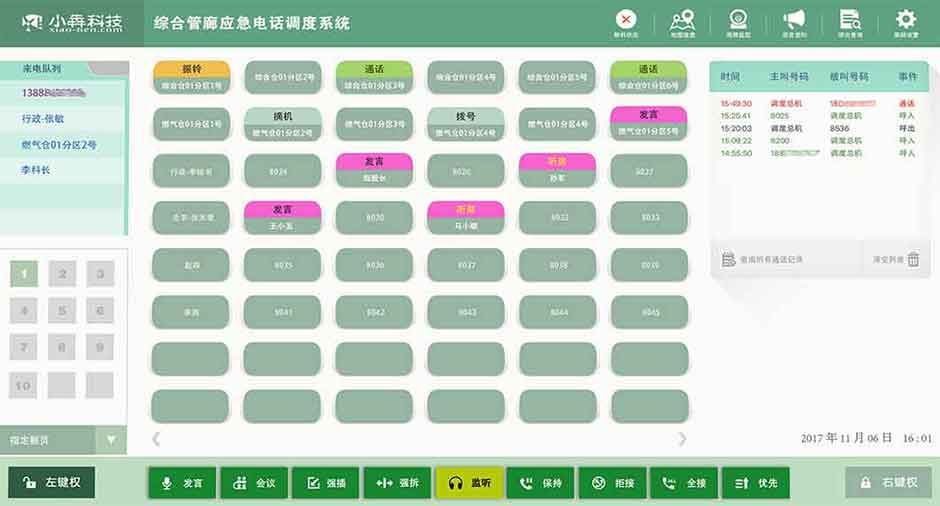

　　6、各分機(或副機)可采用撥號或摘機直撥方式呼叫調度中心電話，控制中心的調度臺電話會振鈴，安裝的綜合管廊應急電話調度系統軟件上能直接顯示呼叫方的電話和中文名稱以及所處位置，如綜合艙01分區1號。

　　7、調度員可在控制中心呼叫任意一部管廊內部節點主機(或副機)，呼叫操作只需摘機在觸摸屏調度臺上點擊相應按鍵，自動建立起全雙工通話。

　　8、所有分機呼叫無阻塞，當有多個分機發生呼叫時，能夠自動排隊，并顯示呼叫排隊分機的名稱及號碼，排隊呼叫時按先到先處理原則進行，也可以由調度員自行選擇接聽其中任意一部，只需在調度臺上點擊“優先”鍵后再點擊排隊中的分機接聽。

　　9、可將報警提示語音錄入調度系統(消防聯動報警系統接入)，當觸發相應開關時播放對應報警提示語音。如與前端采集傳感器聯動，當某一區域氣體探測器檢測到泄露，給調度系統一個開關量觸發，調度系統可按預設方案向區域內所有分機發起呼叫，摘機自動播放對應提示報警音。

　　10、調度機采用板卡式設計、可根據客戶實際需求靈活配置，方便后續擴容，保護投資。支持IP分機注冊、模擬用戶FXS分機、環路中繼FXO、數字中繼E1、錄音板REC、IP中繼等，公共部分支持熱備份冗余設計，主板切換通話不中斷，所有板卡支持帶電插拔，方便維修。

　　11、支持與視頻監控系統聯動，只需增加一臺視頻服務器與IP攝像機或監控系統硬盤錄像機對接，將攝像機位置與就近的分機進行綁定，當調度員在調度臺上點擊呼叫綁定攝像機的分機時，調度臺上監控區域直接彈出該分機區域攝像機拍到的實時畫面，方便調度員更直觀了解情況。

　　12、支持WIFI手機接入(無線AP系統接入)，在有布設無線AP的管廊項目可為管理人員配置WIFI手機，方便隨身攜帶，及時溝通。

　　三、節點主機與副機功能

　　節點主機 (光纖緊急電話機) 部署位置：分變電所/管廊投料口/通風口

　　●電話型節點主機，標準0-9，星號/井字，重播/閃斷撥號盤，支持普通撥號和摘機熱線直撥(緊急呼叫)

　　●德州儀器VoIP語音SoC，SIP2.0通信協議

　　●臺灣REALTEK光纖傳輸SoC，環網自愈時長<100ms,吞吐容量2Gbps

　　●整機IP65防護等級，標準三防設計，防霉菌/防潮濕/防鹽霧，桔紅色ABS玻纖增強機身

　　●SC光口X2，預留自適應RJ45網口X3(可選配POE型)，可外接無線AP，IP攝像機

　　●電話口RJ11X7/8/9，可全并發下聯7-9部電話副機

　　●傳輸線纜 單模單纖(單芯) 雙向傳輸

　　●光纖波長1310/1550NM

　　●傳輸距離20公里(節點主機間)，下聯電話副機傳輸距離1.5公里

　　●滿載功耗15W，待機10W

　　●電源接入AC220V 50Hz，85-264V寬壓輸入

　　●工作溫度-30℃～+60℃

　　●工作濕度10～95%RH(30℃)

　　防水/防爆電話副機(光纖緊急電話副機) 部署位置：管廊各艙段 電力艙/綜合艙/燃?xì)馀摰?/p>

　　● 適應環境溫度范圍:- 30° 至 +60°

　　● 適應環境噪音范圍: 0 to 60dB (A/C/D型號), 0 to 120dB (E/F型號)

　　● 振鈴響度: ≥90dB (最大95dB，在兩英尺外)

　　● 兩種外觀: 撥號盤/直通

　　● 為惡劣極端工況而開發，適用于軌道交通、高速路網、隧道、船舶

　　● 防水防塵設計，防護等級 (IP65)

　　● 全鋁合金機身，整機重量大于3KG

　　● DSP+AGC ANC 抗噪技術 *(僅限E/F 型號)

　　● 白光LED夜視撥號盤

　　● 基于模塊化設計，可定制額外功能

　　四、產品介紹

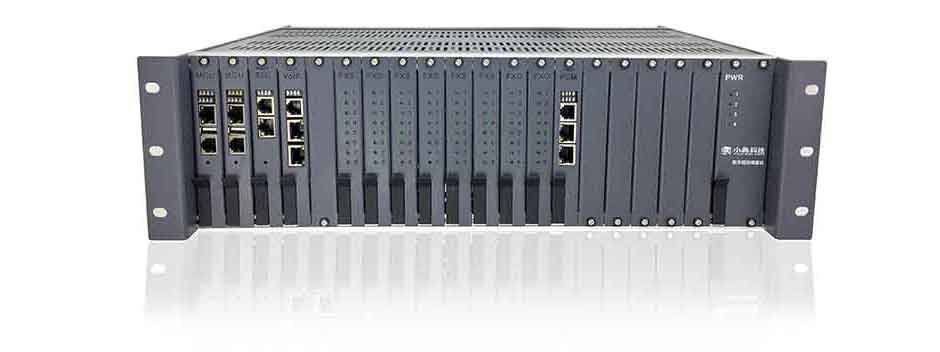

　　1、隧道管廊型數字程控調度機

圖1 SPC8000-G3綜合管廊型數字程控調度機

　　系統完全融合數字交換機、匯接機的功能，是最新一代程控調度系統，具備超強的外線調度及匯接功能。

　　采用超大規模通信專用芯片，專用DSP數字信號處理芯片，F(xiàn)PGA可編程邏輯芯片等，確保了系統的低功耗、高效率、長壽命，高可靠; 并且做到公共單元全部熱備份，無縫隙切換工作;所有單元板全部支持熱插拔; 系統硬件監測功能，不可用或故障時自動隔離功能;重要中繼路由可采用主備工作模式;系統采用三級防雷擊保護，并全部通過K20抗雷擊測試，完全能夠滿足重雷區環境的特殊要求。

• 　　主板、二次電源熱備份

• 　　熱拔插、混插

• 　　多優先級強插、強拆、組強插、組強拆

• 　　調度監聽功能

• 　　最大有會議200組(內外線混合)

• 　　內外線呼叫等待

• 　　先進的全通道數字錄音系統、硬盤文件管理系統及可擴展性

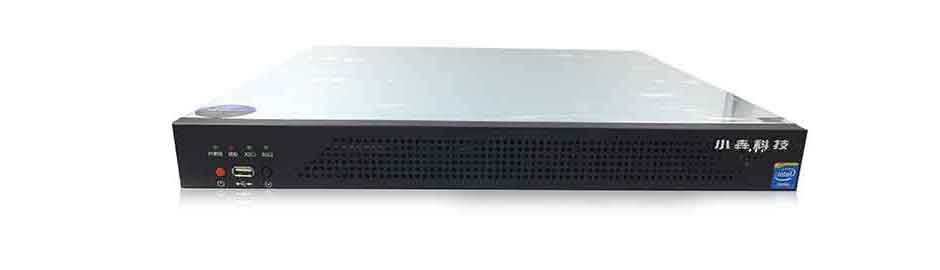

　　2、視頻服務器

　圖2 視頻服務器

　　采用服務器主板的1U型機架式服務器(小巧 任何小機柜可放下，安靜，節能，性能強大)。全新英特爾至強E3，超強能力，在高溫40攝氏度下持續穩定地運行。集成LSI RAID，實現對數據安全的進一步保障。

　　系統參數

• 　　n 處理器：E3-1231 V3 (3.4G高頻，8線程，8M緩存);

• 　　n 內存：4G DDR3 / 1600MHZ;

• 　　n 硬盤：500G / 1TB;

• 　　n 機箱：1U溫控機箱 (深：420mm);

• 　　n 電源：航嘉300W 服務器電源;

• 　　n 系統：Ubuntu Server 服務器客戶端

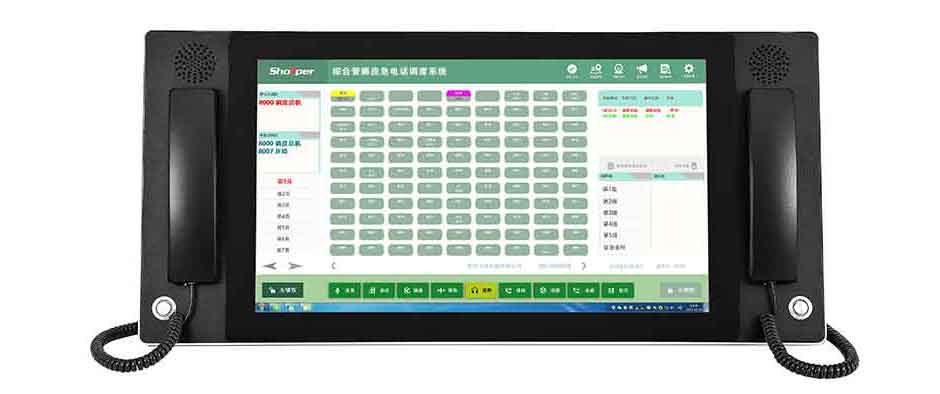

　　3、21.5寸觸摸屏調度臺
